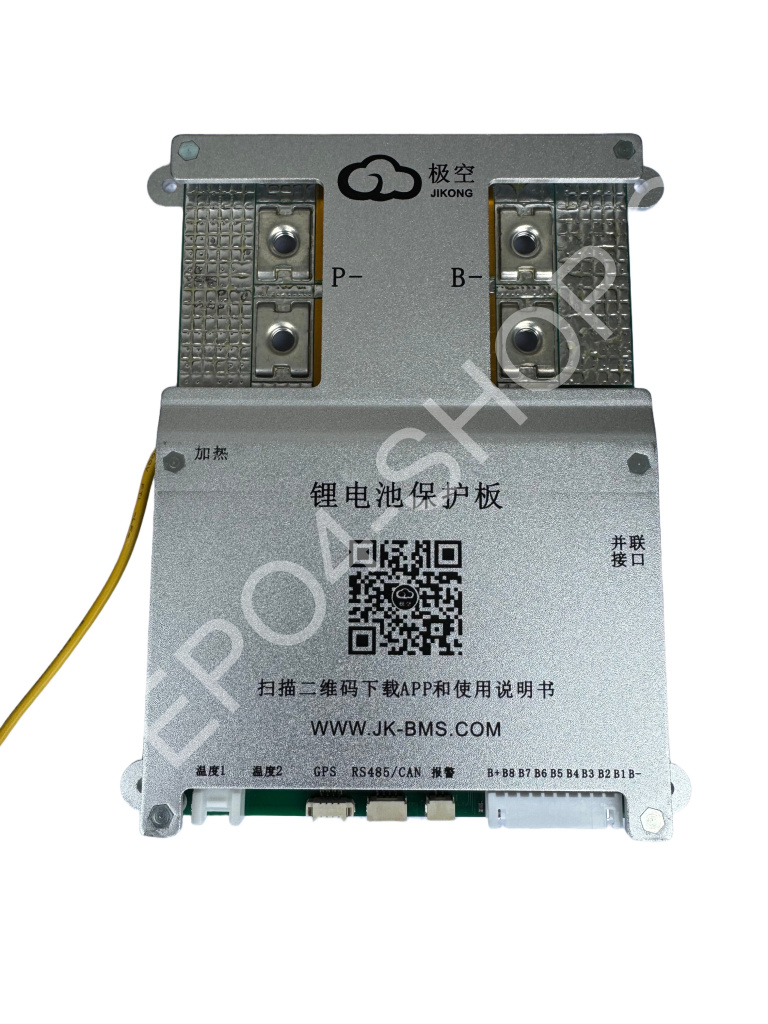

JK BMS 4S-8S 200A BT CAN,RS485, HEAT

JK-B2A8S-20HCR

Ochranný a balancovací systém pro baterii složenou z 4-8 článků LIFEPO4.

balanční proud 2A

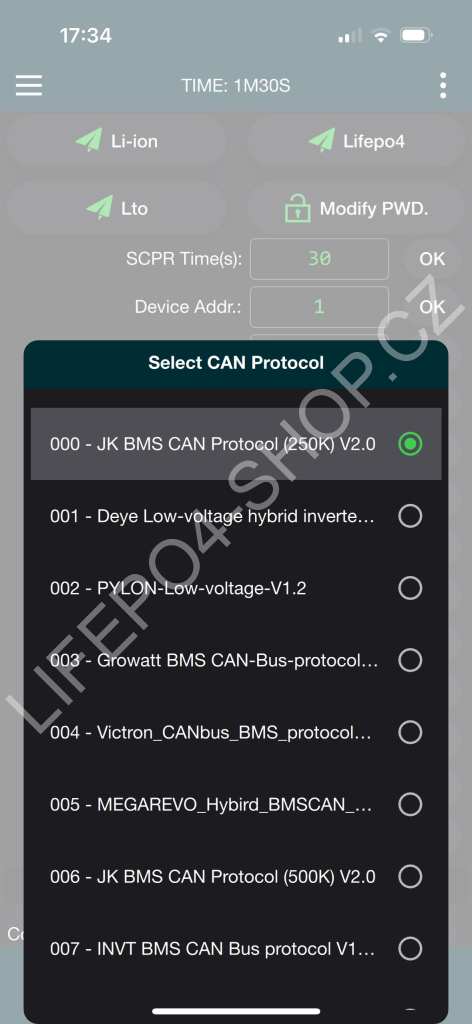

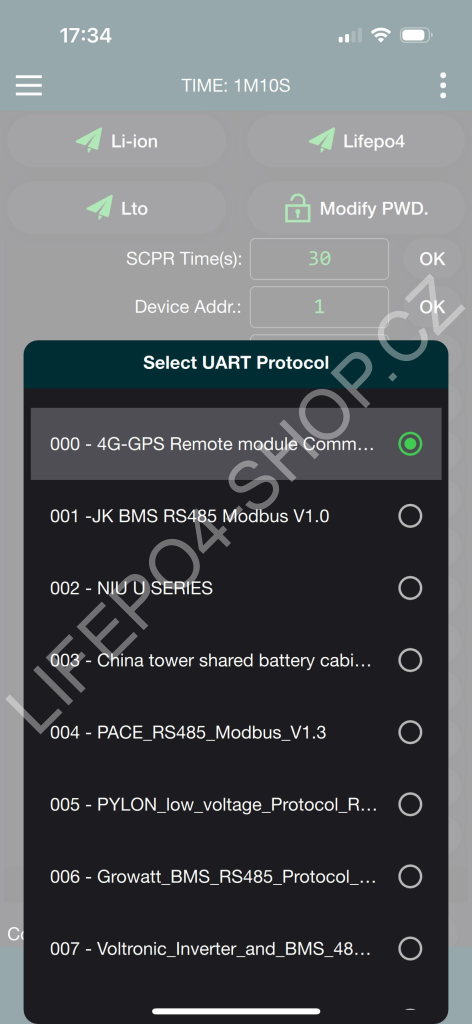

součástí je BT, řízení vytápění, plná podpora komunikačních protokolů RS485, CAN, MODBUS

možno připojit desku interface s konektory RJ45 (RS485,CAN, RS485_1, RS485_2) umožnuje komunikaci s invertory a s paralelními BMS

aplikace pro mobilní telefony a PC ke stažení https://www.jkbms.com/support/

v balení:

BMS, tlačítko, kabeláž k článkům, kabel k topnému tělesu, očka M6 dle počtu článků, dokumentace

Podmínkou bezpečného provozování baterie složené z článků LIFEPO4 je použití vhodné BMS (battery management system) který slouží pro

• Ochranu baterie (odpojí baterii při podpětí a přepětí libovolného článku)
• Monitorování stavu baterie  (napětí, nabíjecí a vybíjecí proudy)
• Maximální využití kapacity baterie  SOC
• Odhadování stavu baterie SOH
• Informování uživatele nebo napájeného zařízení o stavu baterie

příklad zapojení BMS:

odpojte konektor z BMS (kabel ke článkům baterie)

připojte B- BMS na minus pol baterie

zapojte jednotlivé vodiče k bateriím

změřte napětí na jednotlivých pinech konektoru. Měřte oproti minus(černý vodič)

měli by jste naměřit například: 3,2V,6,4V,9,6V atd....tím si ověříte správnost zapojení

zasunte konektor do BMS (B- musí být připojeno k minus polu baterie)

nedodržení tohoto postupu může způsobit zničení BMS

při odpojování BMS postupujte opačným způsobem. B- odpojte nakonec
