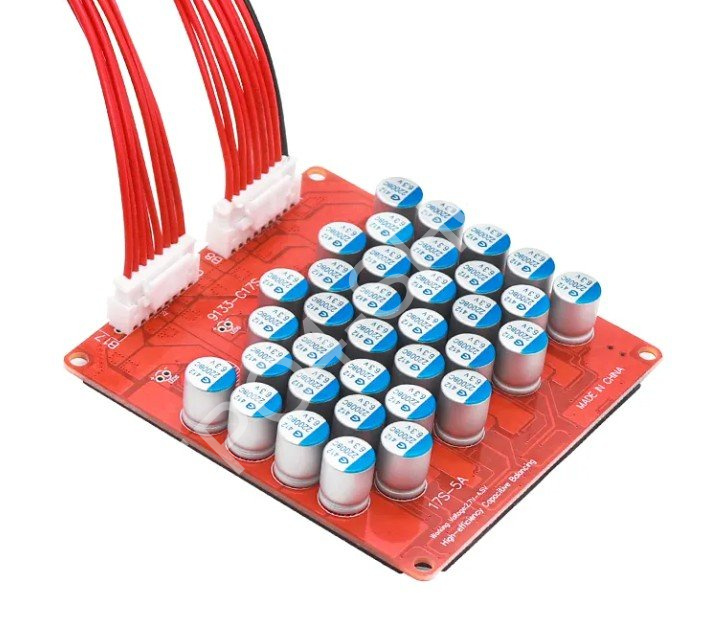

16S balancer 5A
aktivní balancér pro 12 až 16 NMC nebo LIFEPO4 článků
možnost zapnutí/vypnutí balancování interním spínačem, možnost připojení externího spínacího kontaktu
balanční proud 5A
komplet s kabely, deska je vybavena samolepící folií ze spodní strany
postup zapojení:
odpojte konektor od balanceru
připojte B- balanceru (černý vodič) na minus pol baterie

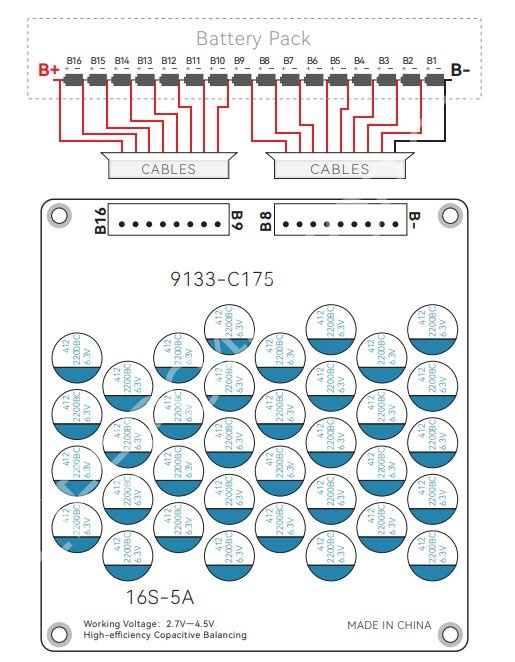

zapojte jednotlivé vodiče k bateriím B1-B16 dle schematu
změřte napětí na jednotlivých pinech konektoru. Měřte oproti minus(černý vodič)
měli by jste naměřit například: 3,2V,6,4V,9,6V atd....tím si ověříte správnost zapojení
zapojte konektor do balanční desky
Parameters
počet článků v serii: 12-16 ks
klidová spotřeba: 2 uA
pracovní spotřeba: 100-1000 uA
balanční proud: 5 A
rozměry: 85x90 mm
počet článků v serii: 12-16 ks
klidová spotřeba: 2 uA
pracovní spotřeba: 100-1000 uA
balanční proud: 5 A
rozměry: 85x90 mm
 |
